拉姆化妆品联合实验室——工程塑料的"冰与火之歌"：耐热耐寒性能实验室大揭秘

Ram Cosmetics Joint Laboratory - The 'Song of Ice and Fire' of Engineering Plastics: Laboratory Unveiling of Heat and Cold Resistance Performance

在现代工业的各个领域，从汽车零部件到电子设备，从医疗器械到航空航天，工程塑料以其优异的性能扮演着越来越重要的角色。而其中，耐热与耐寒特性更是衡量工程塑料性能的关键指标。今天，就让我们走进实验室，一探这些材料如何在极端温度环境下接受严苛考验。

拉姆检测化妆品联合实验室，欢迎来电咨询：4006160084

为什么工程塑料需要耐热又耐寒？

想象一下：

汽车发动机舱内的塑料部件需要承受100℃以上的高温

极地考察设备可能在-60℃的严寒中工作

航天器材料要经受从太空低温到重返大气层时高温的剧烈变化

这些极端环境要求工程塑料必须：

在高温下保持形状和强度

在低温下不发生脆裂

经历温度变化后性能稳定

实验室如何测试耐热性能？

1. 热变形温度(HDT)测试

方法：将样品置于液体介质中，施加固定负荷，以2℃/min的速度升温

判定：当样品变形达到规定值时的温度即为HDT

典型值：

普通ABS：约90℃

增强尼龙：可达220℃

特种PEEK：超过300℃

2. 维卡软化点测试

使用截面积1mm²的针状压头，在特定负荷下刺入塑料表面1mm时的温度

3. 长期耐热性评估

将样品置于恒温箱中持续加热(通常1000小时以上)

定期检测力学性能变化，评估材料老化情况

耐寒性能测试方法揭秘

1. 低温冲击试验

将样品冷却至目标温度(-20℃至-60℃不等)

用摆锤冲击，观察是否破裂

关键指标：低温冲击强度

2. 冷热循环试验

让样品在高温和低温间反复交替

例如：-40℃(30min) ↔ 85℃(30min)，循环50次

检测外观变化和性能衰减

3. 玻璃化转变温度(Tg)测定

使用DSC(差示扫描量热仪)检测

当塑料从"玻璃态"变为"高弹态"时的临界温度

Tg越高，通常耐热性越好；Tg越低，耐寒性越佳

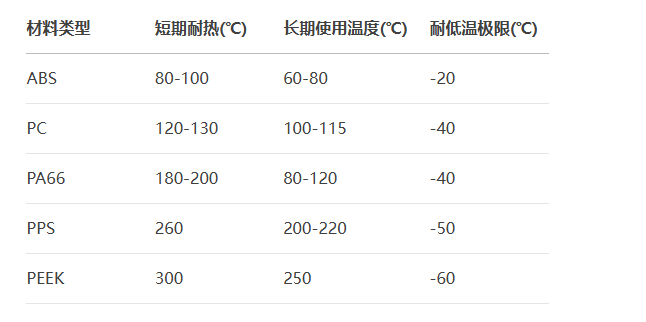

常见工程塑料的耐温性能比较

拉姆检测化妆品联合实验室，欢迎来电咨询：4006160084

如何提升工程塑料的耐温性能？

实验室中的"材料医生"们通过以下方法改善塑料的耐温性：

1.增强改性：添加玻璃纤维、碳纤维等

可使HDT提高50-100℃

2.共混改性：将不同聚合物混合

如PC/ABS合金兼具两者优点

3.添加稳定剂：热稳定剂、抗氧化剂等

延缓高温下的分解老化

4.交联处理：通过辐射或化学方法

提高分子链间的连接密度

温度测试的实际意义

精确的耐热耐寒测试可以帮助工程师：

为特定应用选择合适材料

预测产品在极端环境下的使用寿命

发现材料配方的改进空间

避免因材料失效导致的安全事故

下次当您看到在严苛环境中可靠工作的塑料部件时，别忘了背后是无数次实验室中的"冰火考验"才成就了它们的卓越性能。工程塑料的温度极限不断被突破，这也推动着人类科技向更极端的环境迈进。
